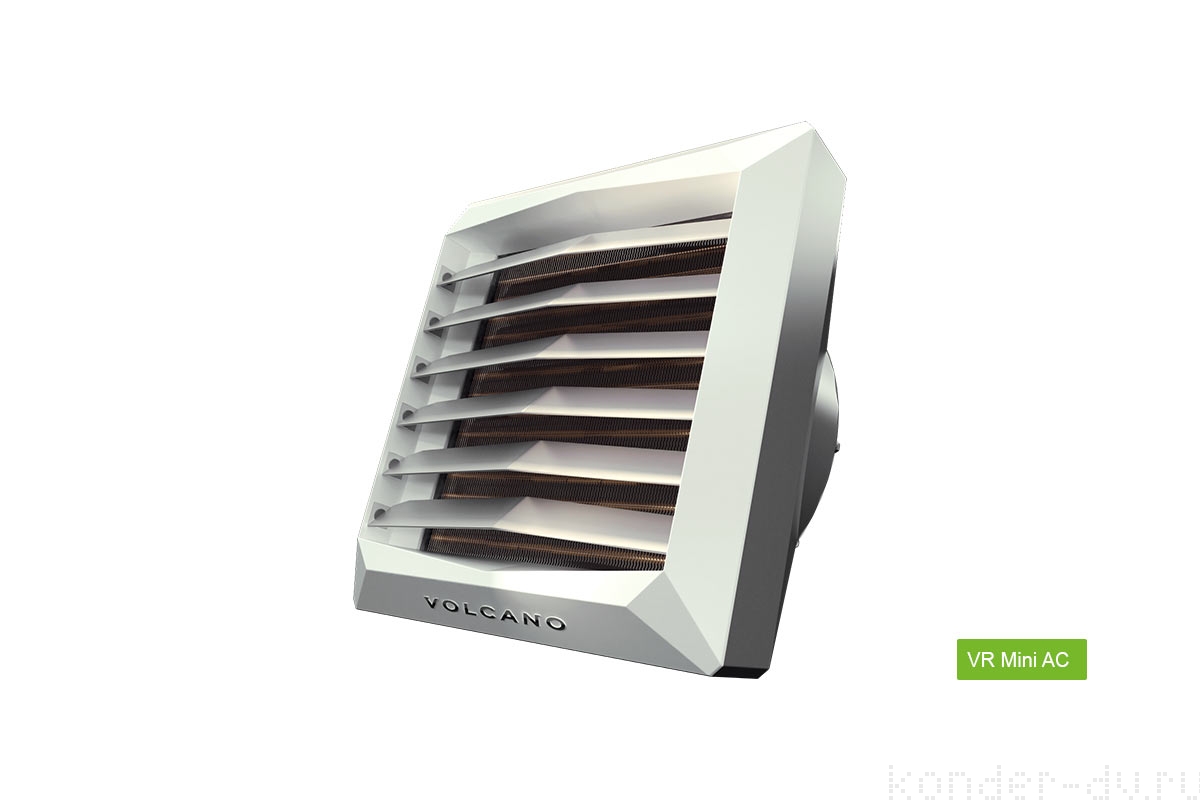

NEW Volcano V20 MINI
|
||
| Количество рядов теплообменника |
2 |
|
| Максимальный расход воздуха |
2100 м3/ч |
|
| Размеры, ВхШхГ(Г с кронштейном), мм |
530х530х395(517) |
|
| Диапазон тепловых мощностей |
3-20 кВт |
|
| Макс. температура теплоносителя |
130°C |
|
| Макс. рабочее давление |
1,6 МПа |
|
| Макс. длина горизонтального потока воздуха |
14 м |
|
| Макс. длина вертикального потока воздуха |
8 м |
|
| Внутренний объем теплообменника |
1,12 дм3 |
|
| Диаметр присоединительных патрубков |
3/4" |
|
| Масса агрегата AC/EC (без воды) |
14 кг |
|
| Напряжение/частота электропитания |
1 ~ 230/50 В/Гц |
|
| Мощность электродвигателя АС |
0,115 кВт |
|
| Номинальный ток электродвигателя АС |
0.53 А |
|
| Частота вращения электродвигателя AC |
1450 об./мин |
|
| Степень защиты электродвигателя AC |
IP54 |
|
| Мощность электродвигателя EC |
0,095 кВт |
|
| Номинальный ток электродвигателя EC |
0.51 А |
|
| Частота вращения электродвигателя EC |
1450 об./мин |
|
| Степень защиты электродвигателя EC |
IP44 |
|
|
Передняя часть: RAL 9016 Traffic White, задняя часть + консоль RAL 7036 Platinum Gray, вентилятор RAL 6038 Green |
||
При монтаже тепловентиляторов Volcano, определите подходящий вариант его установки в помещении.
Выберите подходящий вариант размещения тепловентиляторов Volcano в зависимости от параметров и назначения помещения.
|
Потолочный
|
Настенный
|
С тепловентиляторами Volcano, направить поток теплого воздуха в нужном направлении легко!
При помощи крепежной консоли и регулируемых жалюзи выберете необходимый вариант крепления. Так же возможно крепление к потолку на шпильках.
|
На стене в вертикальном положении или под углом в 30°
|
На стене с поворотом в правую или левую стороны под углом до 90°
|
На потолке в горизонтальном положении или под углом в 30°
|
При размещении тепловентилятора важно учитывать рекомендованные расстояния от стен.
 |
 |
При размещении группы тепловентиляторов в помещении, возможны различные варианты установки. Выбор варианта зависит от параметров помещения и его предназначения.
| Производитель водяной тепловентилятор: | VOLKANO |
