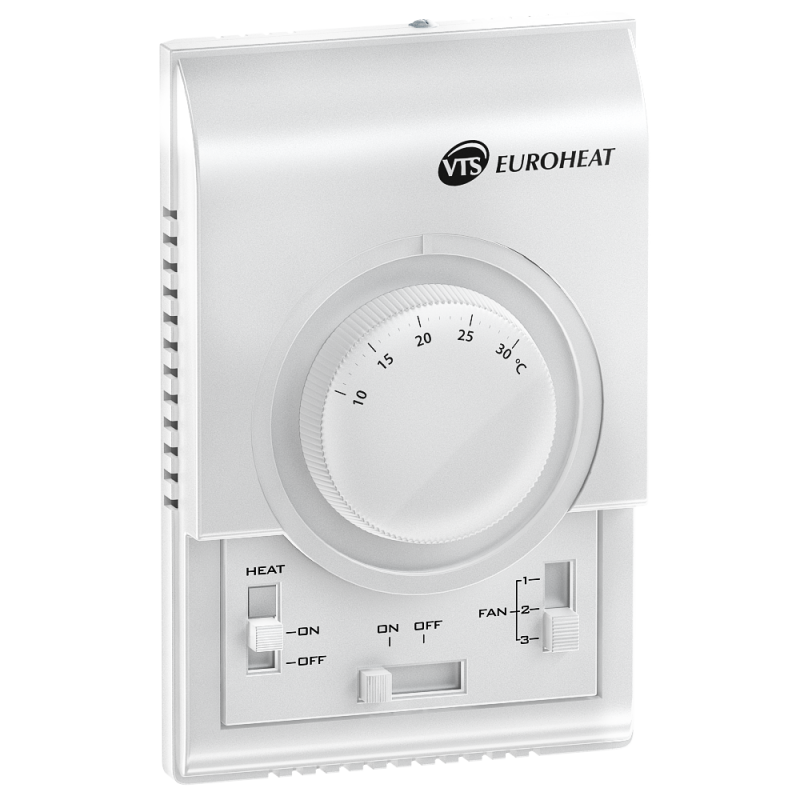

Настенный регулятор TR110C-B предназначен для управления работой тепловых завес WING и водяных тепловентиляторов ВОЛКАНО РУ с электродвигателем AC. Устройство объединяет функции комнатного термостата и трёхступенчатого переключателя скорости вентилятора.
Регулятор позволяет включать и выключать подключённое оборудование, выбирать необходимую скорость вращения вентилятора и автоматически поддерживать установленную температуру воздуха в помещении.
Благодаря встроенному температурному датчику TR110C-B контролирует температуру непосредственно в месте установки. Пользователь может задать необходимое значение в диапазоне от 10 до 30 °C.
В режиме отопления настенный регулятор контролирует температуру воздуха и управляет подключённым тепловентилятором в соответствии с заданными настройками.

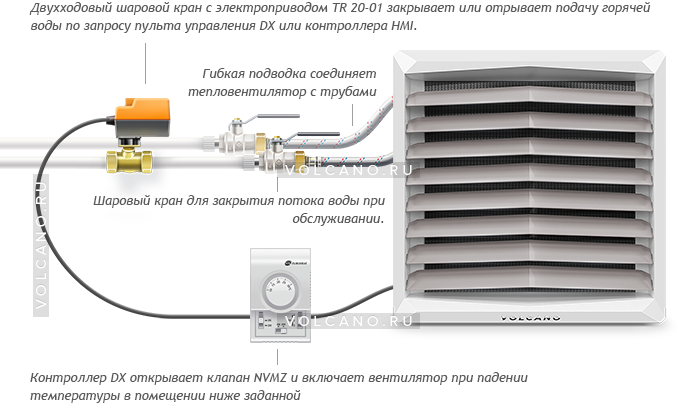

Когда температура помещения опускается ниже установленного значения, регулятор подаёт сигнал на открытие клапана с электроприводом NVMZ и включает вентилятор на предварительно выбранной скорости.
После достижения заданной температуры встроенный термостат автоматически отключает тепловентилятор и формирует управляющий сигнал для клапана в соответствии со схемой подключения.
Такой принцип работы позволяет поддерживать комфортную температуру без необходимости постоянно включать и выключать оборудование вручную.
TR110C-B оснащён переключателем, позволяющим выбирать одну из трёх скоростей вращения вентилятора. Это даёт возможность изменять интенсивность воздушного потока в зависимости от потребности помещения в отоплении.
Регулировка скорости выполняется ступенчато и предназначена для совместимых электродвигателей AC. Регулятор не является контроллером плавного управления EC-двигателями по сигналу 0–10 В.
Настенный регулятор TR110C-B может использоваться для управления следующими моделями водяных тепловентиляторов ВОЛКАНО РУ с двигателем AC:
Указанное количество относится к соответствующим моделям оборудования. При подключении нескольких агрегатов необходимо соблюдать допустимую электрическую нагрузку регулятора и схему производителя.
Помимо водяных тепловентиляторов, TR110C-B предназначен для управления тепловыми завесами WING. Регулятор позволяет выбирать скорость работы вентилятора и использовать встроенный термостат для автоматического управления совместимым оборудованием.
Конкретная схема подключения и доступные функции зависят от исполнения подключаемой завесы.
Для корректной работы встроенного термостата регулятор рекомендуется устанавливать в месте, где температура воздуха соответствует условиям обслуживаемой зоны.
Не рекомендуется размещать TR110C-B непосредственно в потоке нагретого воздуха от тепловентилятора, рядом с локальными источниками тепла или под прямыми солнечными лучами.
Подключение нескольких агрегатов и клапана с электроприводом NVMZ необходимо выполнять в соответствии с электрической схемой производителя, не превышая допустимую нагрузку выходных цепей.
TR110C-B — практичное решение для управления водяными тепловентиляторами ВОЛКАНО РУ с двигателем AC и совместимыми тепловыми завесами WING, объединяющее регулирование температуры, переключение скоростей вентилятора и управление клапаном отопления.
